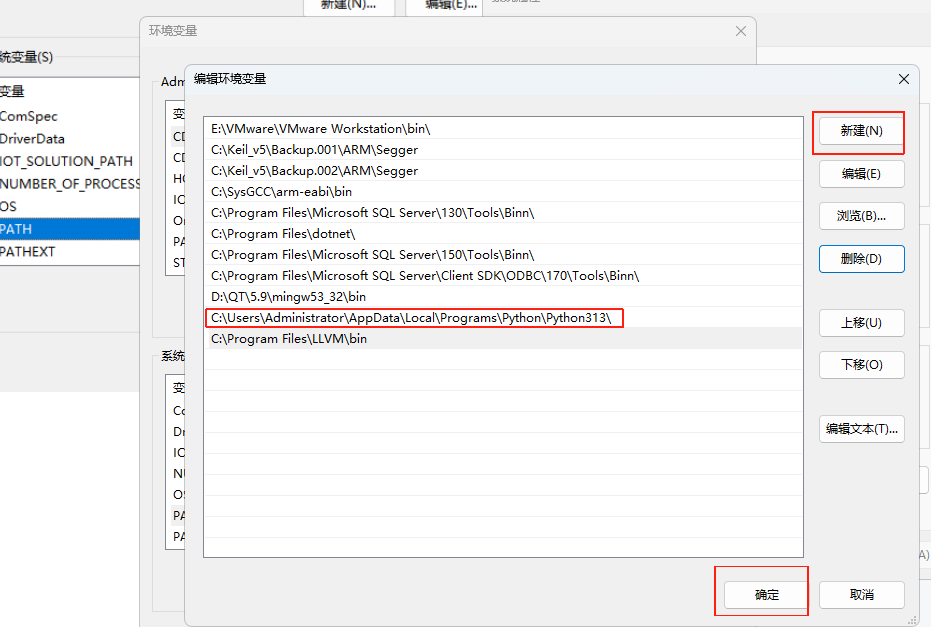

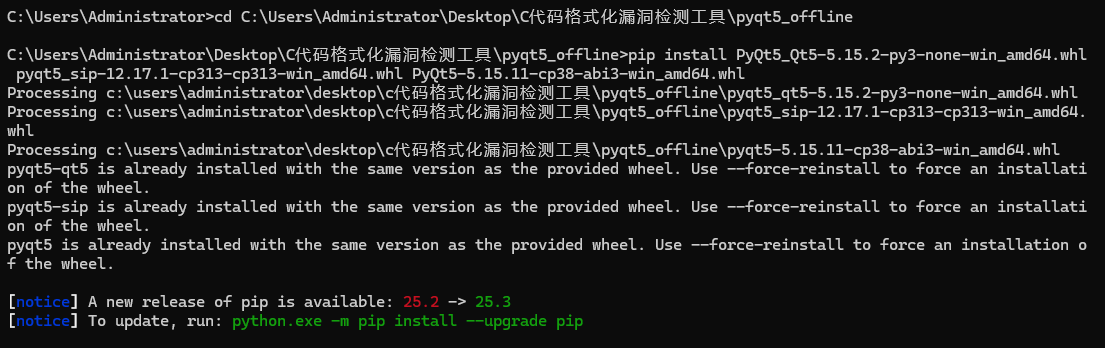

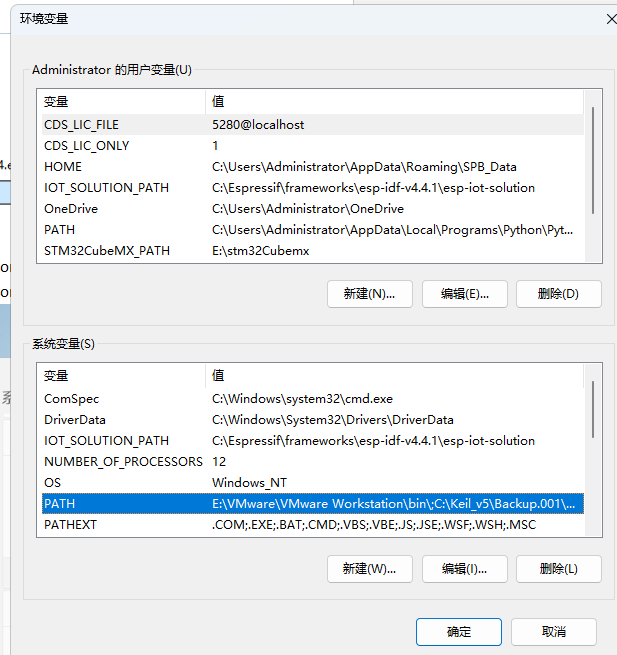

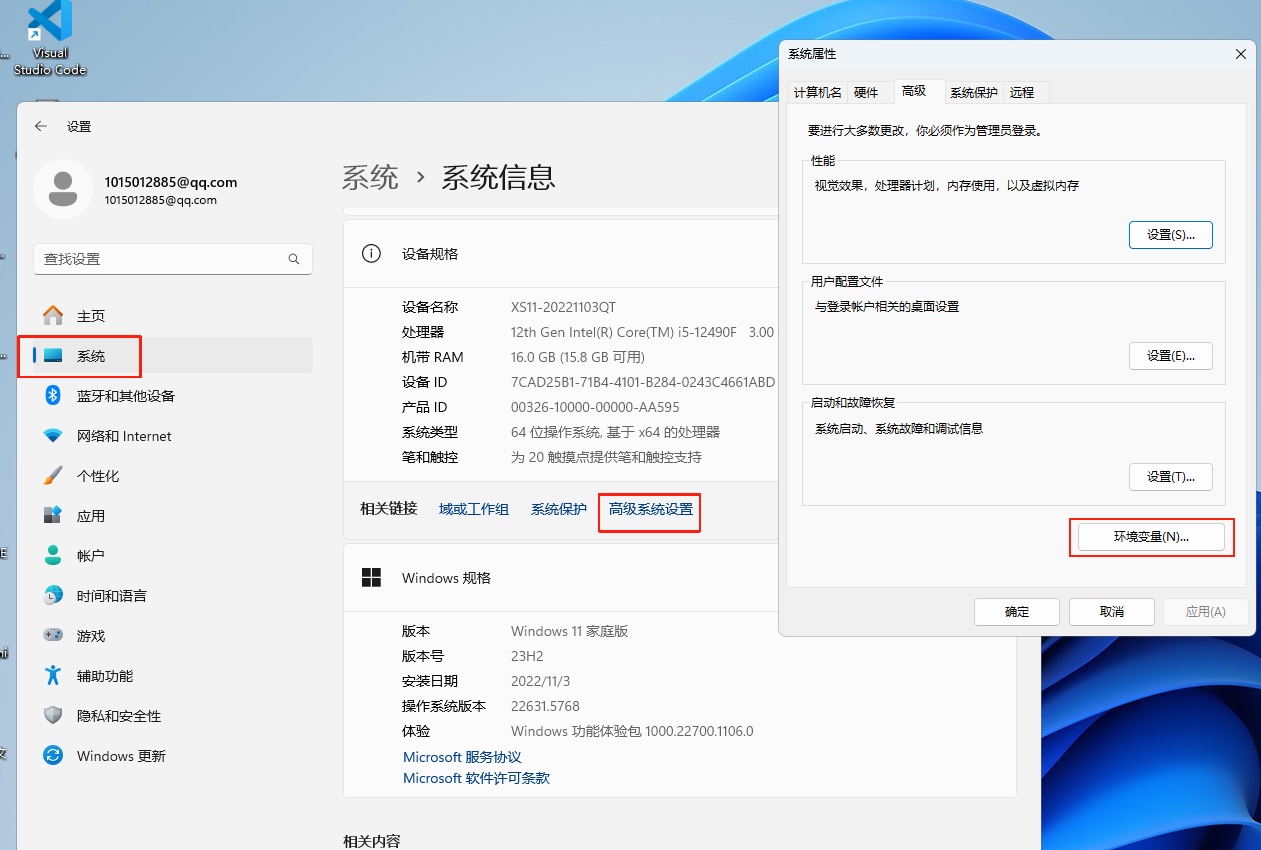

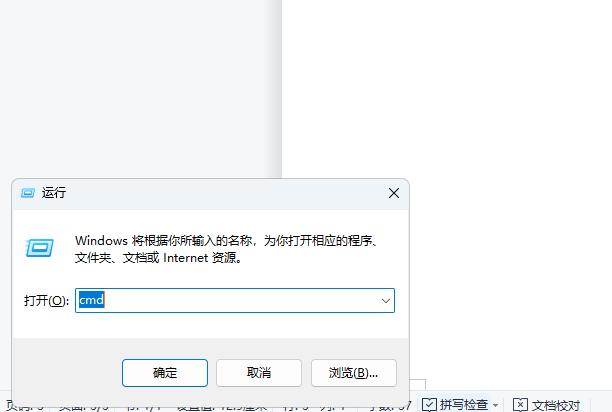

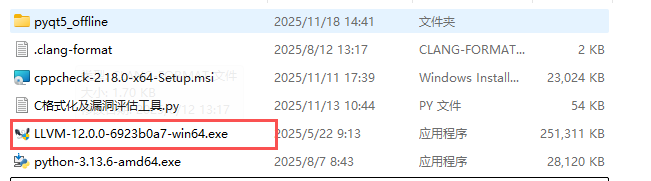

2025年11月18日下午，上海實邦電子科技有限公司開展了一次經驗交流會，由曾工和瞿工一起分享了他們?cè)诠ぷ髦蟹e累的一些經驗。

首先是曾工分享了----LTDC + LCD 嵌入式高性能圖形顯示方案

基于 STM32 微控制器的 LTDC（LCD-TFT Display Controller）模塊，實現了一套高性能 LCD 圖形顯示方案。LTDC 與 LCD 的組合是 STM32 高端 MCU（F4、H7 系列）的核心顯示方案，通過硬件層面的 LTDC 時序優化、DMA2D 圖形加速引擎，硬件加速與直接驅動設計，實現高分辨率、低 CPU 占用的圖形顯示，廣泛應用于工業控制、智能終端等場景

一、方案概述
LTDC 作為 LCD-TFT 專用控制器，集成于 STM32 部分芯片內部，無需額外控制器芯片即可直接驅動 TFT 液晶面板。其核心價值在于通過硬件層面的時序控制、圖層混合、格式轉換，將 CPU 從繁重的圖形處理中解放，僅需 CPU 維護幀緩沖內容，整體顯示效率提升 90% 以上。搭配 DMA2D 圖形加速器后，可進一步實現高速圖像填充、縮放等操作，形成 “控制器 + 加速器” 的高性能顯示架構。

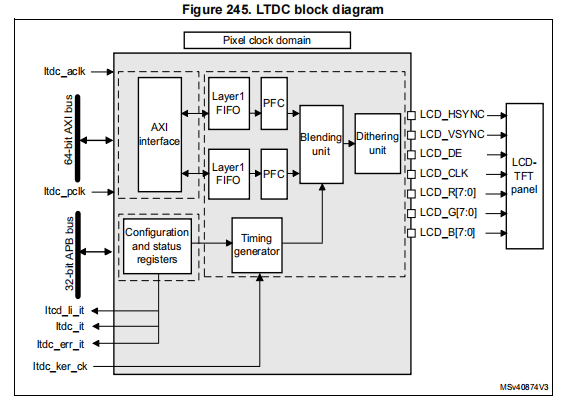

二、LTDC液晶顯示控制器特性
STM32系列部分芯片內部自帶一個 LTDC液晶控制器，使用 SDRAM 的部分空間作為顯存，可直接控制液晶面板，無需額外增加液晶控制器芯片。LTDC會把RAM 存儲器作為的顯存空間數據，以設定頻率傳輸?shù)揭壕吝M(jìn)行顯示，DMA2D 用于圖像數據搬運、混合及格式轉換?？芍С侄喾N顏色格式，支持 2 層顯示數據混合，可高效地做出背景和前景分離的顯示效果，例如彈幕的效果。
集成優勢與硬件能力
?無需外部控制器芯片，直接通過并行總線驅動 LCD，簡化硬件設計。
?采用 SDRAM 作為顯存，支持幀緩沖數據的高速讀寫。

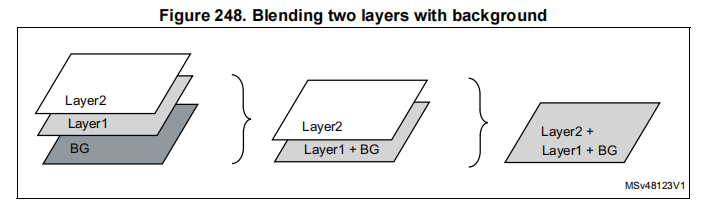

?硬件自帶圖層混合功能，支持 2 層（Layer 0 和 Layer 1）顯示數據疊加，實現前景與背景的獨立控制。
分辨率與顏色格式支持
?最高支持 320x600 分辨率，滿足中高端嵌入式顯示需求。
?兼容多種主流顏色格式：RGB888（24 位，1677 萬色）、RGB565（16 位，6.5 萬色）、ARGB8888（32 位，帶透明度）、ARGB1555、L8（8 位灰度）、AL44、AL88。
時序控制機制
?按固定刷新率60Hz從顯存讀取像素?cái)?shù)據，通過配置同步信號、像素時鐘等時序參數，確保與 LCD 面板的穩定通信。
時序參數可通過初始化結構體靈活配置，適配不同規格的 LCD 面板。

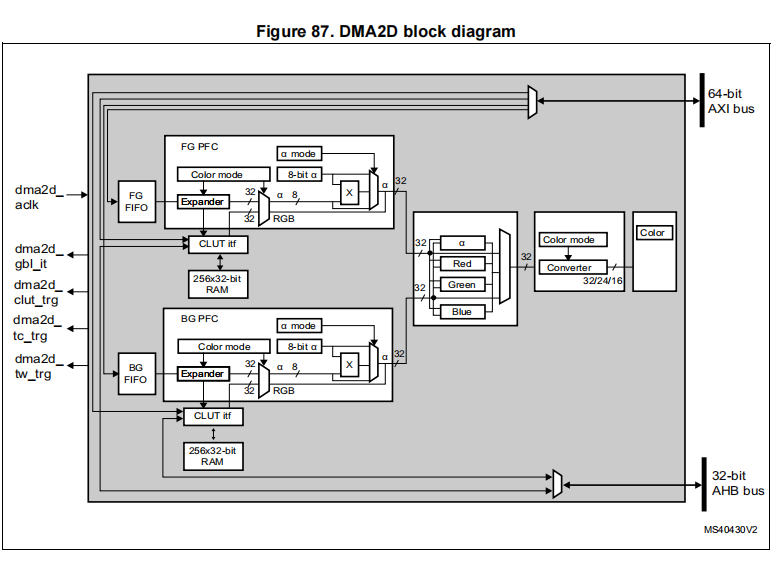

三、DMA2D 圖形加速器
DMA2D 是與 LTDC 配套的硬件加速引擎，支持圖形繪制的并行處理，可獨立完成區域填充、圖像拷貝、格式轉換、alpha 混合等操作，減少 CPU 參與，提升渲染效率，響應時間在微秒級，適合實時圖形更新。
核心功能
?圖像填充：直接向 SDRAM 顯存填充純色漸變等內容，無需 CPU 循環賦值。
?格式轉換：硬件實現不同顏色格式的實時轉換（如 RGB888 轉 RGB565）。
?圖像縮放：支持圖像的拉伸或壓縮處理，適配不同分辨率顯示需求。
?混合運算：配合 LTDC 實現多層圖像的透明度混合，提升顯示效果。
工作模式詳解
?寄存器到存儲器
?存儲器到存儲器模式：?jiǎn)渭儗?shí)現數據的高速搬運，適用于幀緩沖復制等場景。
?格式轉換模式：轉換過程中不改變數據存儲位置，僅調整像素?cái)?shù)據格式。
?混合運算模式：支持兩個輸入圖層的混合，輸出到指定顯存地址。
速率性能
?STM32H750 芯片中，DMA2D 單獨工作時圖像填充率可達 400MB/s。
?DMA與 LTDC 聯合工作時，整體數據傳輸速率可達 115MB/s。
